DRI Industrija (Direct Reduced Iron Industry) predstavlja kritičan segment metalurgije čelika, fokusirajući se na pretvorbu željezne rude u metalno željezo visoke čistoće putem procesa redukcije na bazi plina ili ugljena na temperaturama ispod tališta željeza. Tuopu Industry (Jiangsu) Co., Ltd. je profesionalna robna marka peći za grijanje i cijevi za peći za centrifugalno lijevanje u Kini, koja služi kao dobavljač prve razine za SINOPEC, PetroChina i CNOOC te kvalificirani dobavljač za Sinochem Group. Tvrtka upravlja proizvodnom bazom za grijače velikih razmjera, inteligentnim proizvodnim mjestom za cijevi za peći i roll-on/roll-off dockom, pružajući EPC ugovorne usluge za DRI peći i sklop cijevi za reformator za DRI.
Osnovni procesi i konfiguracija opreme u DRI industriji
Unutar DRI industrije, procesi u šahtnim pećima koji se temelje na plinu čine približno 75,8% globalnog proizvodnog kapaciteta, pri čemu su MIDREX i Energiron dva dominantna tehnološka pravca. Osnovni tijek procesa sastoji se od četiri faze: redukcija, reforming, povrat topline i briketiranje. Tuopu Industry (Jiangsu) Co., Ltd. isporučuje DRI peć i sklop cijevi za reformiranje za DRI, koji su ključna oprema u ovom lancu procesa, izravno utječući na učinkovitost proizvodnje redukcijskog plina i kvalitetu pretvorbe željezne rude.
Priprema redukcijskog plina središnji je element DRI procesa. Prirodni plin (obično metan) miješa se s recikliranim plinom iz peći i teče kroz cijevi za reformiranje ispunjene katalizatorima na bazi nikla, gdje se podvrgava reakcijama reformiranja na povišenim temperaturama kako bi se proizveo redukcijski plin bogat vodikom i ugljikovim monoksidom. Tuopu Industry (Jiangsu) Co., Ltd. proizvodi Reformer katalizatorske cijevi koristeći tehnologiju centrifugalnog lijevanja, sposobne izdržati radne temperature veće od 900°C i složene cikluse toplinskog stresa, osiguravajući stabilan sastav redukcijskog plina.
| Vrsta procesa | Reducent | Oblik reaktora | Globalni udio kapaciteta | Tipični temperaturni raspon |
| Plinska osovinska peć | Prirodni plin / vodik | Šahtna peć | 75,8% | 900-1050°C |
| Rotacijska peć na bazi ugljena | Nekoksirajući ugljen | Rotacijska peć | 24% | 900-1050°C |
| Fluidizirani sloj na bazi plina | Prirodni plin | Reaktor s fluidiziranim slojem | 0,2% | cca. 600°C |
| Peć s rotacijskim ložištem | Ugljen / koks | Peć s rotacijskim ložištem (RHF) | Manji udio | 1250-1350°C |
Gornja tablica jasno prikazuje distribuciju glavnih tehnoloških pravaca u DRI industriji. Plinski procesi u šahtnim pećima dominiraju zbog svoje visoke učinkovitosti, niskih emisija i fleksibilnih oblika proizvoda (hladni DRI, vrući DRI i vruće briketirano željezo HBI). Tuopu Industry (Jiangsu) Co., Ltd. dizajnira svoju liniju proizvoda DRI Peć posebno za osovinske peći na plin i povezane sustave reformiranja, pokrivajući kompletan opskrbni lanac od tijela redukcijske peći do sklopova cijevi reformatora.

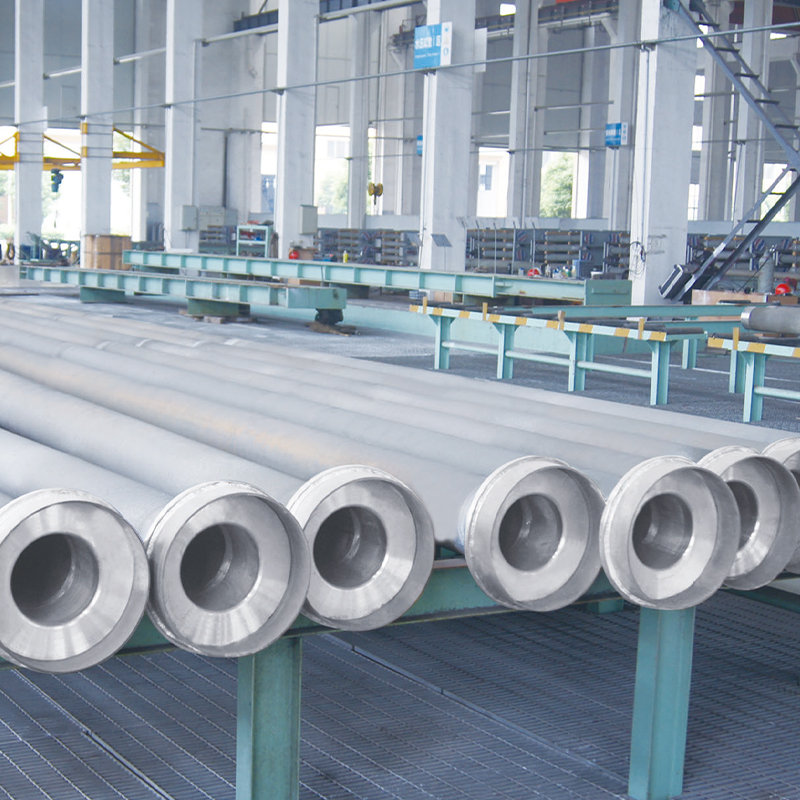

Tehnički zahtjevi i standardi proizvodnje za DRI reformatorsku cijev
DRI Reformer Tube je središnja komponenta koja nosi pritisak unutar peći za reforming, a radi pod iznimno teškim uvjetima: unutarnje temperature koje prelaze 900°C, izravno grijanje zračenjem od plamena izgaranja izvana, visoki unutarnji tlak plina i mehanička abrazija slojeva katalizatora. Tuopu Industry (Jiangsu) Co., Ltd. koristi tehnologiju centrifugalnog lijevanja za proizvodnju Reformer Catalyst Tubes, proces koji osigurava mikrostrukturu guste stijenke, rafiniranu strukturu zrna i značajno poboljšanu otpornost na puzanje pri visokim temperaturama i otpornost na oksidaciju.
Što se tiče odabira materijala, DRI Reformer cijevi obično koriste legure s visokim udjelom nikla i kroma (kao što su HP i HK stupnjevi), koje sadrže 25%–35% kroma i 35%–45% nikla, s dodacima niobija, volframa, titana i drugih elemenata u tragovima za jačanje granica zrna. Tuopu Industry (Jiangsu) Co., Ltd. upravlja inteligentnim proizvodnim mjestom za cijevi za peći opremljenim naprednom opremom za centrifugalno lijevanje i sustavima za ispitivanje bez razaranja, osiguravajući da svaka reformatorska cijev zadovoljava stroge standarde kvalitete petrokemijske industrije.
Ključni pokazatelji učinkovitosti reformatorskih cijevi
- Radna temperatura: unutarnja 900–1050°C, temperatura zida do 1100°C
- Zahtjevi za tlak: izdržati unutarnji redukcijski tlak plina i težinu sloja katalizatora
- Standardni materijal: Legura s visokim sadržajem nikla i kroma otporna na toplinu, gusta struktura centrifugalnog lijeva
- Životni vijek: Tipični radni ciklus približno 8–12 godina
- Proizvodni proces: centrifugalno lijevanje, precizna obrada, ispitivanje bez razaranja
Načini kvarova reformatorskih cijevi prvenstveno uključuju deformaciju puzanjem, pucanje uslijed toplinskog zamora, krtost od pougljičenja i pucanje kamenca oksida. Tuopu Industry (Jiangsu) Co., Ltd. rješava te rizike kroz optimizirane omjere sastava legure, kontrolirane stope hlađenja odljevka i rigorozne tvorničke inspekcijske protokole tijekom projektiranja i proizvodnje Reformer cijevi. Kao prvorazredni dobavljač za SINOPEC, PetroChina i CNOOC, proizvodi ove tvrtke pokazali su dugoročni stabilan rad u višestrukim DRI instalacijama.

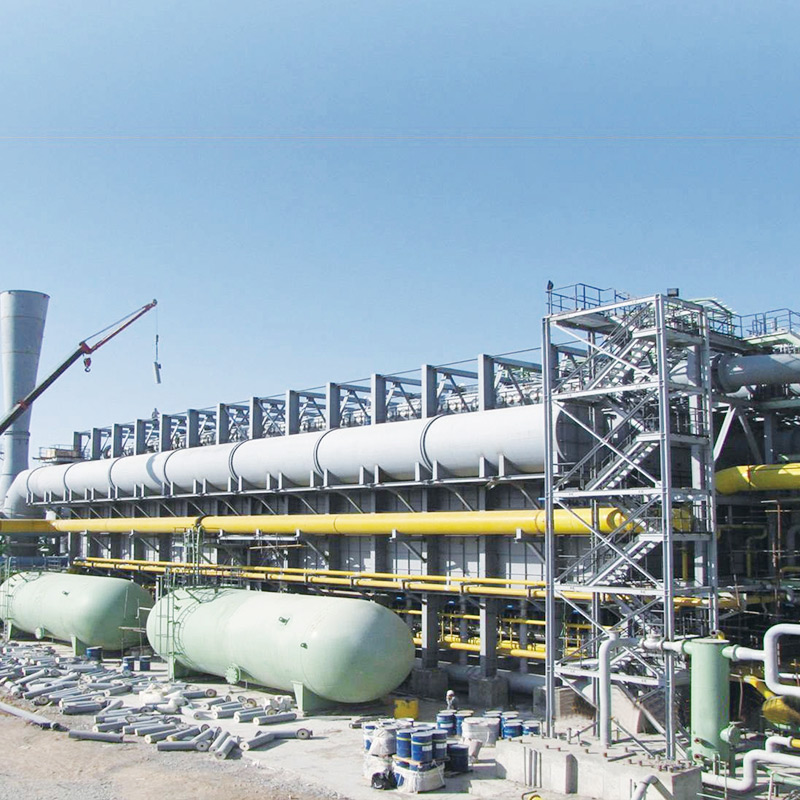

Strukturni dizajn i inženjerske primjene DRI peći
DRI peć je reaktor jezgre u procesima izravne redukcije na bazi plina, a njegov strukturni dizajn izravno utječe na učinkovitost redukcije, potrošnju energije i stopu metalizacije proizvoda. Tipična plinska DRI osovinska peć sastoji se od cilindrične posude obložene vatrostalnim materijalima. Peleti željezne rude ili komadi rude pune se s vrha i spuštaju gravitacijom, dolazeći u kontakt s redukcijskim plinom koji teče prema gore na protustrujni način kako bi se dovršila reakcija redukcije. Tuopu Industry (Jiangsu) Co., Ltd. pruža usluge EPC ugovaranja za DRI peć, pokrivajući kompletan tijek rada od inženjerskog dizajna i proizvodnje opreme do instalacije, puštanja u pogon i upravljanja projektom.
U inženjerskoj praksi projektiranje DRI peći mora sveobuhvatno uzeti u obzir sljedeće čimbenike: omjer visine i promjera tijela peći, ujednačenost distribucije redukcijskih plinova, kontrolu brzine pada tereta i pouzdanost dinamičkih sustava brtvljenja. Tuopu Industry (Jiangsu) Co., Ltd. koristi zrela inženjerska rješenja i opsežno iskustvo u upravljanju građevinskim projektima kako bi pružio EPC usluge peći za grijanje za brojne domaće i međunarodne petrokemijske, kemijske instalacije za ugljen i rafinerije nafte. Portfelj proizvoda uključuje peći za krekiranje etilena, reformatore za proizvodnju vodika, peći za grijanje na stiren, CDU i VDU peći za grijanje, reformatore četiri u jednom i još mnogo toga.
| Naziv opreme | Funkcija | Osnovne komponente | Polje primjene |
| DRI Furnace | Reaktor za izravnu redukciju željezne rude | Tijelo osovine, vatrostalna obloga, sustav za distribuciju plina | DRI postrojenja na bazi plina |
| Sklop cijevi reformatora | Reaktor za reducirajući plinski reforming | Reformatorske cijevi, katalizatori, cijevne ploče, pigtail cijevi | DRI reforming sustavi |
| Peć za krekiranje etilena | Visokotemperaturno krekiranje ugljikovodika | Cijevi za pucanje, dio za zračenje, dio za konvekciju | Petrokemijska postrojenja za proizvodnju etilena |
| Reformator za proizvodnju vodika | Parni reforming prirodnog plina za vodik | Cijevi reformatora, plamenici, povrat otpadne topline | Rafiniranje / kemijska proizvodnja vodika |
| Reformator četiri u jednom | Višeprocesno integrirano grijanje | Zračeći dio, konvekcijski dio, kolektorske cijevi | Rafinersko-kemijska integracija velikih razmjera |
Gornja tablica navodi glavne linije proizvoda tvrtke Tuopu Industry (Jiangsu) Co., Ltd. u DRI industriji i srodnim sektorima. Važno je naglasiti da tvrtka nudi samo modele proizvoda i funkcije koje su izričito navedene na njezinoj web stranici, uključujući sklop cijevi za reformiranje za DRI, DRI peć, cijevi za krekiranje etilena, zavojnice za zračenje, konvekcijske dijelove i druge. Svi opisi proizvoda temelje se na stvarnim proizvodnim mogućnostima i inženjerskom iskustvu.
Razvojni trendovi i zelena transformacija u DRI industriji
Globalna DRI industrija prolazi kroz duboku zelenu transformaciju. Konvencionalni DRI procesi koji se temelje na prirodnom plinu već pokazuju značajno niže emisije CO2 nego postupci visoke peći, dok se DRI tehnologija koja koristi 100% zeleni vodik kao redukcijsko sredstvo smatra ključnim putem za dekarbonizaciju industrije čelika. Vodeći dobavljači tehnologije kao što je MIDREX razvili su dizajne postrojenja sposobnih za fleksibilno prebacivanje između reducenta (prirodni plin, vodik, sintetički plin), čuvajući tehnička sučelja za buduću redukciju koja se potpuno temelji na vodiku. Tuopu Industry (Jiangsu) Co., Ltd. pomno prati ovaj trend, a dizajn DRI peći i sklopa cijevi za reformiranje već se može prilagoditi različitim sastavima redukcijskih plinova.
Što se tiče opsega proizvodnje, fleksibilnost dizajna DRI postrojenja predstavlja još jednu značajnu prednost. Za razliku od tradicionalne rute visoke peći – BOF-a, koja zahtijeva minimalnu godišnju proizvodnju od približno 2 milijuna tona za ekonomsku održivost, DRI postrojenja mogu početi od samo 0,5 milijuna tona godišnje, tvoreći mini čeličane s elektrolučnim pećima (EAF). To ih čini posebno prikladnima za regije s raspršenim resursima ili ograničenom opskrbom prirodnim plinom/vodikom. Tuopu Industry (Jiangsu) Co., Ltd. nudi mogućnosti EPC ugovaranja pokrivajući DRI projekte različitih razmjera, od nabave osnovne opreme do kompletne isporuke inženjeringa, s dostupnim prilagođenim rješenjima.
FAQ
Koji se materijali obično koriste za proizvodnju DRI reformatorskih cijevi
DRI Reformer cijevi obično se proizvode od legura s visokim udjelom nikla i kroma otpornih na toplinu (kao što su HP i HK stupnjevi) upotrebom tehnologije centrifugalnog lijevanja, kako bi izdržale radne temperature iznad 900°C i okruženja visokog unutarnjeg tlaka plina.
Što razlikuje DRI peć od konvencionalnih grijača
DRI peć je osovinski reaktor posebno dizajniran za izravnu redukciju željezne rude. Njegove definirajuće karakteristike uključuju protustrujni kontakt plina i čvrste tvari, dinamičke sustave brtvljenja i vatrostalnu oblogu, temeljno se razlikuju od konvencionalnih grijača u principima procesa i konstrukcijskom dizajnu.
Koji je tipični sastav redukcijskog plina u DRI procesima koji se temelje na plinu
U DRI procesima koji se temelje na plinu, redukcijski plin obično se sastoji od približno 55% vodika i 36% ugljičnog monoksida, s omjerom H2/CO od oko 1,5, koji se stvara katalitičkim reformiranjem prirodnog plina u cijevima reformatora.
Koji su glavni oblici proizvoda DRI
DRI proizvodi dostupni su u tri glavna oblika: hladni DRI (CDRI), vrući DRI (HDRI) i vruće briketirano željezo (HBI). HBI se proizvodi kompresijom vrućeg DRI u brikete visoke gustoće za sigurno skladištenje i transport.
Koliki je tipični životni vijek Reformer cijevi
Pod normalnim radnim uvjetima, Reformer cijevi obično imaju životni vijek od približno 8 do 12 godina, ovisno o radnoj temperaturi, fluktuacijama tlaka, učestalosti zamjene katalizatora i vrsti materijala cijevi.
Koje usluge vezane uz DRI pruža Tuopu Industry
Tuopu Industry (Jiangsu) Co., Ltd. pruža proizvodnju i opskrbu osnovnom opremom uključujući DRI peć i sklop cijevi reformatora za DRI, kao i EPC ugovorne usluge za grijače koji pokrivaju projektiranje, proizvodnju opreme, instalaciju, puštanje u pogon i upravljanje projektom.
Koje ekološke prednosti nudi DRI proces u usporedbi s proizvodnjom čelika u visokim pećima
DRI procesi troše približno polovicu energije od puteva visoke peći i stvaraju znatno niže emisije CO2. Kada se koristi 100% vodik kao redukcijsko sredstvo, mogu se postići emisije ugljika gotovo nulte, što predstavlja temeljni tehnološki put za zelenu transformaciju u industriji čelika.
Koje prednosti nudi centrifugalno lijevanje za proizvodnju Reformer cijevi
Centrifugalno lijevanje proizvodi Reformer cijevi s mikrostrukturom guste stijenke, rafiniranom veličinom zrna i odsutnošću nedostataka skupljanja, značajno povećavajući otpornost na puzanje pri visokim temperaturama, otpornost na oksidaciju i sposobnost podnošenja pritiska u usporedbi sa statičkim postupcima lijevanja.
