Što je cijev za pucanje (zračeća zavojnica)?

Cijev za pucanje, također poznata kao radijantna zavojnica, centrifugalno je lijevana cijev od legure otporne na toplinu postavljena unutar radijacijske sekcije peći za pirolizu etilena. Procesna sirovina i para prolaze kroz ovu zavojnicu dok se peć pali oko nje, a stijenka cijevi prenosi ekstremnu toplinu u tekući plin tako da se molekule ugljikovodika raspadaju na etilen, propilen i druge olefine manje težine. Ukratko, cijev za krekiranje je fizička stijenka reaktora gdje se zapravo događa toplinsko krekiranje.

Gdje se radiantna zavojnica nalazi u peći za pucanje

Peć za krekiranje etilena općenito je podijeljena u dvije zone: konvekcijski dio, gdje se sirovina i para prethodno zagrijavaju dimnim plinom, i radijacijski dio, gdje je cijev za krekiranje ovješena okomito i izložena izravno plamenu plamenika. Zavojnica zračenja savijena je u zmijoliki oblik ili konfiguraciju u obliku slova U i povezana povratnim zavojima, omogućujući dugi reakcijski put da stane unutar kompaktnog ložišta. Izlazna temperatura na izlazu zavojnice obično doseže 1050 do 1150 stupnjeva Celzijevih, dok se sam omotač cijevi može još više zagrijati, zbog čega je izbor materijala najvažnija odluka o dizajnu ove komponente.

Materijali i strukturne značajke koje definiraju cijev za pucanje

Budući da zavojnica radi na rubu onoga što metal može izdržati, cijevi za pucanje proizvedene su od centrifugalno lijevanih nikal-krom legura umjesto standardnog ugljičnog čelika. Proces lijevanja proizvodi finu, gustu zrnatu strukturu koja je otporna na deformacije puzanjem tijekom godina neprekidnog rada.

• Visoka toplinska i mehanička čvrstoća za podnošenje ponovljenih toplinskih ciklusa bez ispupčenja ili ugiba.
• Otpornost na koroziju i koksanje od vrhunskih sastava legura koje ograničavaju taloženje ugljika i nakupljanje kamenca na unutarnjoj stijenci.
• Optimizirana geometrija cijevi koja potiče ravnomjernu raspodjelu temperature i smanjuje lokalizirana vruća mjesta.
• Uske dimenzijske tolerancije tako da se zavojnica savršeno integrira s postojećim zaglavljima peći i vješalicama.
• Prilagođeno dimenzioniranje u duljini, vanjskom promjeru i debljini stjenke kako bi odgovaralo određenom zadatku peći i vrsti sirovine.

Pucajuća cijev (zračeća zavojnica) u odnosu na konvekcijsku zavojnicu

Lako je zamijeniti zavojnicu zračenja s cijevima konvekcijske sekcije, ali dvije komponente imaju vrlo različite uloge unutar iste peći.

Tuopu cijevi za pucanje i srodne serije cijevi za peći

Osim same radijacijske zavojnice, kompletna peć za krekiranje oslanja se na nekoliko usklađenih cjevastih komponenti, od reformerskih cijevi do cijevnih ploča, koje su sve proizvedene prema istoj leguri i standardima dimenzija za konzistentan toplinski sustav.

Istražite ponudu cijevi za peći

Izbor srodnih komponenti za centrifugalno lijevane peći projektiranih za petrokemijske, rafinerijske i DRI primjene.

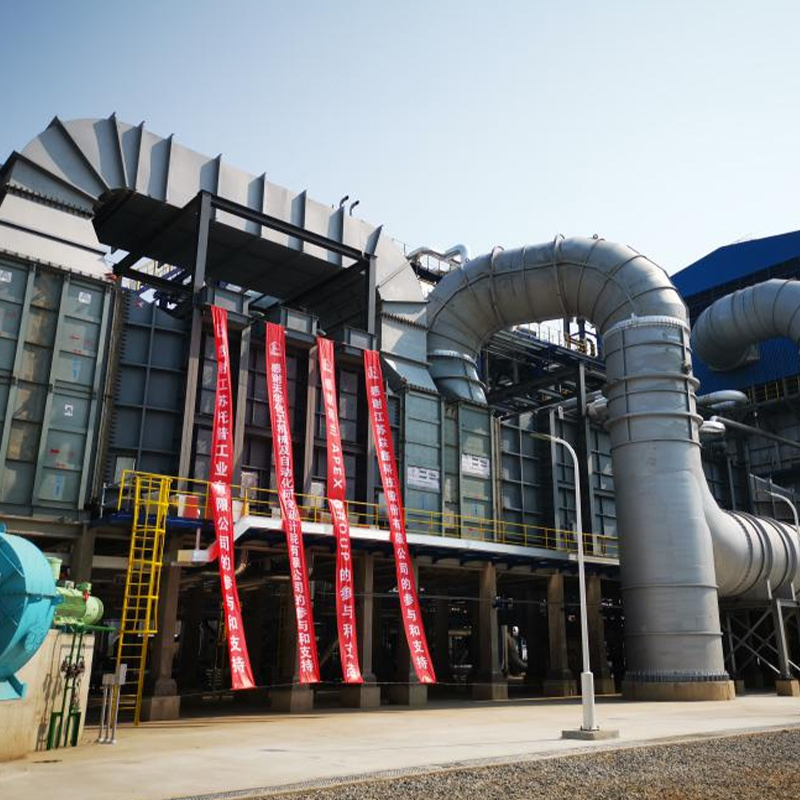

Cijevni list Dijelovi peći Reformatorska cijev Reformatorska cijev DRI reformatorska cijev DRI Industrija Peć za krekiranje etilena Kemijska industrija Hidrokreking zapaljen grijač Industrija prerade nafte

Tipične primjene cijevi za pucanje

Zračeće zavojnice nisu ograničene na jedan proces; koriste se svugdje gdje se ugljikovodici moraju razgraditi pod kontroliranim uvjetima visoke temperature.

• Peći za proizvodnju etilena i propilena u petrokemijskim postrojenjima.
• Jedinice za pirolizu ugljikovodika prerađuju benzin, etan ili UNP kao sirovinu.
• Pogoni za kemijsku preradu koji zahtijevaju izdržljive komponente za krekiranje visokih performansi.
• Veliki petrokemijski projekti gdje precizna kontrola temperature produljuje vijek trajanja komponenti i štiti opremu koja slijedi.

Kako odabrati pravu cijev za pucanje u peć

Odabir prikladne radijacijske zavojnice počinje sa sirovinom i projektiranom duljinom rada peći između ciklusa uklanjanja koksa. Lakše sirovine kao što je etan općenito omogućuju veće duljine rada i mogu tolerirati uži provrt cijevi, dok teže sirovine poput nafte proizvode više koksa i često zahtijevaju veće promjere i legure s jačom površinskom obradom protiv koksiranja. Debljina stjenke također mora uzeti u obzir vijek trajanja od loma naprezanja pri maksimalnoj proračunskoj temperaturi, budući da čak i malo povećanje temperature površinskog sloja može značajno skratiti životni vijek. Kupci trebaju potvrditi kvalitetu centrifugalnog lijevanja, certifikate o kemijskom sastavu i izvješća o inspekciji dimenzija prije instalacije.

Razmatranja održavanja i radnog vijeka

Pucajuće cijevi razgrađuju se primarno zbog naugljičenja, puzanja i stresa povezanog s koksom, a ne zbog iznenadnog kvara, stoga je zakazana inspekcija neophodna. Redovito uklanjanje koksa, bilo spaljivanjem parom-zrak ili mehaničkim čišćenjem, održava unutarnju površinu čistom i sprječava da višak koksa izolira stijenku cijevi i potakne veće brzine paljenja. Periodično mjerenje debljine stijenke i metalurško uzorkovanje pomaže operaterima u planiranju zamjene cijevi prije nego što dođe do neplaniranog gašenja, štiteći i sigurnost i kontinuitet proizvodnje.
