Odabir grijača: Vrste i primjene u petrokemijskoj industriji

Izbor grijača za petrokemijsku industriju mora se usredotočiti na tri ključne dimenzije: zahtjeve procesa, mjerila toplinske učinkovitosti i sigurnosnu usklađenost. Tuopu Industry (Jiangsu) Co., Ltd., kao dobavljač prve razine za SINOPEC, PetroChina i CNOOC, pokriva cijeli asortiman proizvoda uključujući peći za krekiranje etilena, reformatore za proizvodnju vodika i grijače jedinica za stiren, s punom sposobnošću ugovaranja EPC-a od dizajna paketa procesa do pokretanja postrojenja. Moderni petrokemijski grijači postižu toplinsku učinkovitost veću od 85% kroz optimiziranu raspodjelu toplinskog opterećenja između radijacijskih i konvekcijskih dijelova, visokoučinkovitih plamenika i sustava povrata otpadne topline.

Osnovni tipovi i inženjerske primjene

Grijači na petrokemijski pogon klasificiraju se u više strukturnih oblika na temelju zahtjeva procesa. Tuopu Industry izvodi prilagođeni dizajn prema specifikacijama različitih davatelja licence za procese. Glavne vrste uključuju kutijaste peći, cilindrične peći i vertikalne peći.

U kutijastim grijačima, procesne tekućine u cijevima zračećeg dijela primarno apsorbiraju toplinu izravnim zračenjem plamena, dok konvekcijski dio prenosi toplinu putem konvekcije dimnih plinova. Cilindrične peći obično imaju okomito postavljene cijevi za zračenje, a neki modeli imaju spiralne dizajne zavojnica prikladne za instalacije ograničenog prostora. Vertikalne peći optimiziraju omjer visine peći i promjera, postižući velike površine za prijenos topline zračenjem unutar ograničenog prostora tla.

Iz perspektive dovoda zraka za izgaranje, inženjerski dizajn obuhvaća četiri načina: prirodni propuh, prisilni propuh, inducirani propuh i uravnoteženi propuh. Prisilni propuh koristi ventilatore za povećanje brzine zraka i poboljšanje miješanja goriva i zraka. Prirodni propuh se oslanja na razliku gustoće između plinova unutar i izvan dimnjaka za stvaranje usisavanja. Uravnoteženi propuh koristi ventilatore s prisilnim i induciranim propuhom za preciznu kontrolu izgaranja. Tuopu Industry odabire optimalnu shemu ventilacije na temelju uvjeta na gradilištu, nadmorske visine, klime i karakteristika goriva.

85%

Toplinska učinkovitost modernih grijača

750-850C

Radna temperatura peći za krekiranje etilena

1000C

Vršna temperatura vodikovog reformatora

Vrste načina ventilacije

Portfelj temeljnih proizvoda Tuopu industrije

Tuopu Industry pokriva cijeli industrijski lanac grijača za petrokemijsku industriju, sa svim proizvodima neovisno proizvedenim na temelju praktičnog inženjerskog iskustva. Sljedeća tablica navodi glavne kategorije proizvoda koje tvrtka stvarno isporučuje:

Kategorija proizvoda	Osnovna funkcija	Tipična primjena
Peć za krekiranje etilena	Krekira naftu, etan i druge sirovine na 750-850C za proizvodnju etilena i propilena	Jedinice za proizvodnju olefina
Reformator za proizvodnju vodika	Omogućuje toplinsku energiju do 1000C za reakcije parnog reformiranja prirodnog plina ili ugljikovodika	Rafinerijske jedinice za opskrbu vodikom
Jedinica za grijanje stirena	Omogućuje stabilan izvor topline za proces dehidrogenacije etilbenzena u stiren	Postrojenja za proizvodnju stirena
CDU i VDU grijač	Omogućuje početnu toplinsku energiju za destilaciju sirove nafte za odvajanje različitih frakcija	CDU/VDU jedinice rafinerije

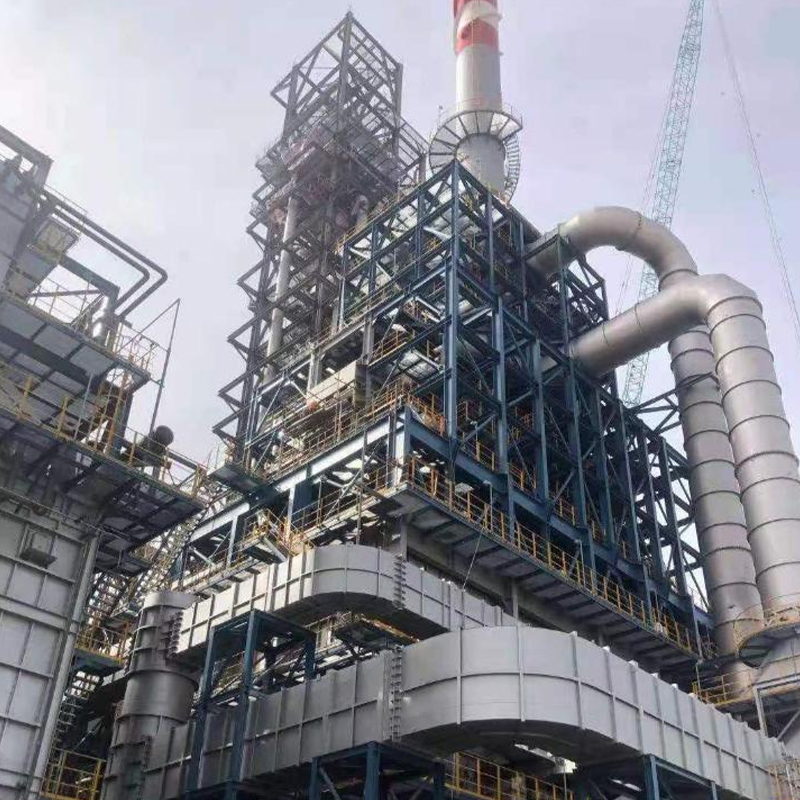

Reformator četiri u jednom	Integrira višestruke reakcijske funkcije za optimizaciju toplinske učinkovitosti i prostornog rasporeda	Kemijska postrojenja za ugljen i sintetički plin
DRI Reformer Tube sklop	Isporučuje sklopove reakcijskih cijevi otpornih na visoke temperature za proces izravne redukcije željeza	DRI instalacije za proizvodnju čelika
Cijev za krekiranje etilena	Centrifugalno lijevane cijevi od visokotemperaturne legure koje podnose ekstremne toplinske cikluse	Zračeći dio peći za krekiranje etilena
Radiant Coil	Optimizira učinkovitost prijenosa topline zračenjem i ravnomjerno raspoređuje toplinsko opterećenje	Zračeći dijelovi raznih grijača
Modul konvekcijske sekcije	Oporavlja otpadnu toplinu iz dimnih plinova za poboljšanje ukupne toplinske učinkovitosti	Rekuperacija otpadne topline na kraju grijača

Peć za krekiranje etilena u odnosu na konvencionalni grijač

Peć za krekiranje etilena predstavlja jedan od tehnički najsloženijih tipova grijača u petrokemijskoj industriji. Tuopu Industry posjeduje duboku stručnost u dizajnu i proizvodnji peći za krekiranje etilena, nudeći klijentima EPC usluge cijelog procesa od dizajna paketa procesa do pokretanja postrojenja.

Srž dizajna peći za krekiranje etilena leži u odabiru i rasporedu radijacijskih zavojnica. Tuopu Industry koristi cijevi od centrifugalno lijevane visokotemperaturne legure kao materijal jezgre radijacijske sekcije, koji održava izvrsnu otpornost na puzanje i otpornost na oksidaciju na radnim temperaturama od 750-850C. Tvrtka je dovršila više EPC projekata za peći za krekiranje etilena, akumulirajući značajno iskustvo u inženjerskoj implementaciji.

Ključne razlike u dizajnu: Peći za krekiranje etilena moraju zagrijati sirovinu na 750-850C unutar izuzetno kratkog vremena zadržavanja i brzo zaustaviti reakciju. Zbog toga dio za zračenje prihvaća dizajn zavojnice malog promjera s kratkim vremenom zadržavanja s iznimno visokim zahtjevima za jednolikošću distribucije toplinskog toka. Konvencionalni grijači na žaru usmjereni su na prijenos topline u stabilnom stanju s relativno opuštenim dizajnom promjera cijevi i brzine protoka.

Prikladnost grijača za male pogone

Mala petrokemijska postrojenja suočavaju se s višestrukim izazovima pri odabiru grijača, uključujući prostorna ograničenja, fluktuacije toplinskog opterećenja i prilagodljivost goriva. Cilindrične i okomite peći služe kao kompaktna rješenja sa značajnim prednostima u malim instalacijama.

Cilindrične peći koriste okomito postavljene cijevi za zračenje, zauzimajući minimalnu površinu poda s kompaktnom strukturom, što ih čini idealnim za projekte obnove s ograničenim prostorom. Vertikalne peći optimiziraju omjer visine peći i promjera, postižući velike površine za prijenos topline zračenjem unutar ograničenog prostora tla. Tuopu Industry provodi sveobuhvatne procjene na temelju nadmorske visine projekta, klimatskih uvjeta i karakteristika goriva kako bi preporučio optimalne konfiguracije peći za mala postrojenja.

Dimenzija evaluacije	Prednosti cilindrične peći	Prednosti vertikalne peći
Zauzetost prostora	Mali otisak, pogodan za projekte renoviranja	Visoka vertikalna iskoristivost prostora
Raspon toplinskog opterećenja	Srednje toplinsko opterećenje sa stabilnim radom	Širok raspon podešavanja toplinskog opterećenja
Trošak instalacije	Visoka modularnost, kratki ciklus instalacije	Jednostavno temeljenje, niski troškovi gradnje
Pristupačnost održavanja	Praktična zamjena cijevi za zračenje	Prostrani prostor za pregled konvekcijskog dijela

Odabir visokotemperaturnog procesnog grijača

Odabir grijača za visokotemperaturne petrokemijske procese fokusiran je na dizajn radijacijske sekcije, konfiguraciju plamenika i optimizaciju toplinske učinkovitosti. Tuopu Industry koristi računalnu simulaciju dinamike fluida tijekom faze projektiranja kako bi optimizirao uzorke plamena, sprječavajući lokalizirano pregrijavanje uzrokovano dodirom plamena s cijevima peći, dok istovremeno smanjuje emisije dušikovog oksida.

Dio za zračenje služi kao središnje područje prijenosa topline grijalice s plamenom, a njegov dizajn izravno određuje toplinsku učinkovitost postrojenja i radnu sigurnost. Optimiziranjem raspodjele toplinskog opterećenja između radijacijskih i konvekcijskih dijelova, moderni petrokemijski grijači mogu postići toplinsku učinkovitost veću od 85%. Tuopu Industry usvaja visokoučinkovite plamenike i sustave povrata otpadne topline kako bi se maksimizirala učinkovitost iskorištavanja energije uz osiguranje zahtjeva procesa.

60-80%

Udio toplinskih gubitaka dimnih plinova

CFD

Simulacija uzorka plamena

API 560

Međunarodni standard dizajna

BMS SIS

Sigurnosna blokada zaštite

Vatrostalna obloga u odnosu na dizajn gole cijevi

Zaštitne sheme cijevi grijača s petrokemijskim plamenom prvenstveno se dijele na dizajn vatrostalne obloge i dizajn gole cijevi, svaki s primjenjivim scenarijima i karakteristikama održavanja.

Dizajn vatrostalne obloge smanjuje gubitak topline radijacijske sekcije i štiti cijevi peći od izravne visokotemperaturne erozije dimnih plinova primjenom vatrostalnih materijala izvan cijevi. Ova je shema prikladna za visokotemperaturne radijacijske dijelove koji rade iznad 900C, ali zahtijeva redovitu provjeru cjelovitosti obloge kako bi se spriječilo lokalno pregrijavanje cijevi uzrokovano odvajanjem obloge. Dizajn gole cijevi eliminira vatrostalnu oblogu, izlažući cijevi izravno zračenju peći, olakšavajući dnevnu inspekciju i online nadzor s praktičnijim pristupom održavanju.

Dimenzija usporedbe	Dizajn vatrostalne obloge	Dizajn gole cijevi
Primjenjiva temperatura	Visokotemperaturni zračeći dijelovi iznad 900C	Srednje i niskotemperaturne radijacijske i konvekcijske sekcije
Utjecaj toplinske učinkovitosti	Smanjuje gubitak zračenja peći za otprilike 3-5%	Relativno veći gubitak topline u peći
Zahtjevi za održavanje	Zahtijeva periodičku provjeru integriteta obloge	Olakšava vizualni pregled i online nadzor
Početna investicija	Veći troškovi materijala i izgradnje	Jednostavna struktura, manja početna ulaganja
Životni vijek	Podstava zahtijeva povremenu zamjenu	Životni vijek cijevi ovisi o materijalu i radnim uvjetima

Osnove sigurnog rada i održavanja

Siguran rad petrokemijskih grijača od najveće je važnosti. Tuopu Industry strogo se pridržava API 560 i drugih međunarodnih standarda tijekom izvođenja projekta, osiguravajući da dizajn opreme, odabir materijala, inspekcija proizvodnje i puštanje u rad instalacije budu u skladu s regulatornim zahtjevima.

Ključne sigurnosne mjere uključuju: Sustav upravljanja plamenikom i sigurnosni instrumentalni sustav, zaštitu od blokade kako bi se spriječilo nakupljanje goriva u ložištu; nadzor koksiranja cijevi peći i online tehnologija dekoksiranja kako bi se izbjegla degradacija prijenosa topline i pregrijavanje stijenke cijevi uzrokovano unutarnjim naslagama ugljika; sustavi za praćenje temperature u više točaka i detekciju plamena za nadzor stanja peći u stvarnom vremenu; redoviti pregled i zamjena vatrostalnih materijala i izolacijskih slojeva kako bi se osigurao strukturni integritet tijela peći.

Preporuka za prediktivno održavanje: Tuopu Industry preporučuje prediktivno održavanje temeljeno na stanju, identificirajući potencijalne kvarove unaprijed praćenjem parametara kao što su temperatura stijenke cijevi, sastav dimnih plinova i stopa potrošnje goriva, čime se smanjuju neplanirani zastoji.

Često postavljana pitanja

Koji su glavni izvori gubitka topline u petrokemijskim grijačima?

Primarni gubici topline uključuju gubitak topline dimnih plinova koji iznosi 60% do 80%, gubitak zračenjem tijela peći, gubitak nepotpunim izgaranjem i gubitak zračenjem pri otvaranju. Ugradnja predgrijača zraka za povrat otpadne topline dimnih plinova, optimizacija debljine izolacije i usvajanje tehnologije izgaranja s niskim viškom zraka mogu značajno smanjiti ove gubitke.

Kakav je mehanizam koksiranja u cijevima grijača i kako ga spriječiti

Koksiranje je pojava u kojoj ugljikovodici pucaju na visokim temperaturama i stvaraju naslage ugljika koje se lijepe na stijenke cijevi, smanjujući učinkovitost prijenosa topline i uzrokujući pregrijavanje stijenke cijevi. Preventivne mjere uključuju kontrolu odgovarajuće ozbiljnosti pucanja, korištenje online parne tehnologije uklanjanja koksiranja, odabir materijala od legura otpornih na koksiranje i optimiziranje procesa obrade unutarnje površine cijevi peći.

Koji su kriteriji odabira grijača s prisilnim propuhom naspram prirodnog propuha

Prisilni propuh prikladan je za područja s velikim nadmorskim visinama ili primjene koje zahtijevaju preciznu kontrolu zraka za izgaranje, što omogućuje veće stope oslobađanja topline po plameniku. Prirodni propuh ima jednostavnu strukturu i niske operativne troškove, idealan za instalacije sa stabilnom opskrbom gorivim plinom i povoljnim uvjetima okoliša. Tuopu Industry provodi sveobuhvatne procjene na temelju projektne visine, klime i karakteristika goriva.

Koje su prednosti centrifugalno lijevanih cijevi za peći u odnosu na statično lijevanje

Centrifugalno lijevanje oblikuje cijevne gredice velikom brzinom rotacije pod djelovanjem centrifugalne sile, što rezultira ujednačenom mikrostrukturom bez šupljina skupljanja i poroznosti, s profinjenom strukturom zrna. Otpornost na puzanje pri visokim temperaturama i toplinski zamor znatno su bolji od statički lijevanih cijevi, što ih čini posebno prikladnima za ekstremne uvjete rada kao što su peći za krekiranje etilena.

Koje su prednosti načina EPC ugovaranja za projekte grijača na vatru

EPC model integrira dizajn, nabavu i izgradnju pod jednim odgovornim subjektom, učinkovito eliminirajući probleme koordinacije sučelja, skraćujući rasporede izgradnje i kontrolirajući ukupnu investiciju. Iskorištavajući vlastitu proizvodnu bazu i iskustvo u upravljanju projektima, Tuopu Industry klijentima pruža usluge cjelokupnog procesa od projektiranja paketa procesa do pokretanja postrojenja, uključujući EPC za projekte peći za krekiranje etilena.

Prikaz serije proizvoda

Tuopu Industry pokriva cijeli industrijski lanac grijača za petrokemijsku industriju. Sljedeći izlog predstavlja osnovnu seriju proizvoda tvrtke, pokrivajući ključne segmente procesa uključujući krekiranje etilena, proizvodnju stirena i pretvorbu olefina.

Peć za krekiranje etilena

Proizvodnja olefina

Grijač na bazi stirena

Jedinica za aromate

Olefin pretvorbeni grijač

Pretvorba olefina

Grijač za dehidrogenaciju heksana

Proces dehidrogenacije

Upaljeni grijač za PDH

Jedinica PDH

Zaključak

Grijači za petrokemijsku industriju služe kao toplinsko srce petrokemijskih postrojenja, s kvalitetom dizajna koja izravno utječe na radnu učinkovitost, sigurnost i ekonomičnost postrojenja. Tuopu Industry (Jiangsu) Co., Ltd., potkrijepljena prvorazrednim kvalifikacijama dobavljača, kompletnom proizvodnom bazom i opsežnim iskustvom u EPC projektima, globalnim klijentima pruža sveobuhvatna rješenja u rasponu od projektiranja grijača s plamenom do proizvodnje opreme i izgradnje gradilišta. Bilo da se radi o pećima za krekiranje etilena, reformatorima za proizvodnju vodika ili CDU i VDU grijačima, Tuopu Industry isporučuje prilagođene proizvode i usluge u skladu s međunarodnim standardima.
